SF16C22

芯片描述 芯片特点 芯片框图

芯片描述

SF16C22是一款标准I2C接口通讯LCD控制/驱动芯片。该芯片提供1/4占空比显示模式，多驱动176点（44×4）。
SF16C22内置时钟发生器、LCD偏置电压产生模块和LCD驱动电压跟随器以及标准的I2C接口。

芯片特点

○ 工作电压：2.4V～5.5V   ○ 标准I2C接口
○ 低功耗   ○ 多种闪烁模式
○ 读/写地址自动增加   ○ 内部32kHz RC振荡器
○ 偏置电压：1/2或1/3；占空比：1/4   ○ 16级VLCD电压可调
○ 44×4位显示数据寄存器   ○ 带电压跟随器的内部LCD偏置发生器
○ LCD帧频可选：80Hz或160Hz   ○ 可通过外置电阻调整LCD驱动电压
○ 大显示模式44×4：44 SEGs×4 COMs   ○ 封装形式：LQFP48/LQFP5

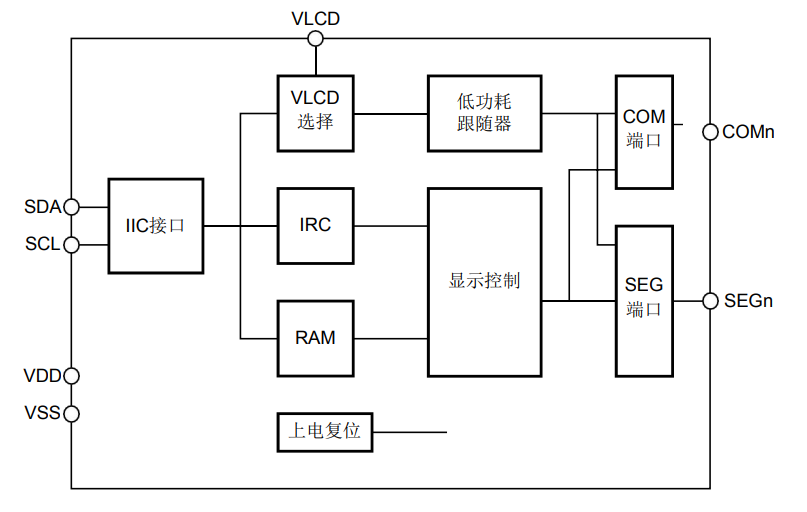

芯片框图
