SFM8P7721

芯片描述

SFM8P7721 本电路是一款内置有 2k×16-bitOTP 程序存储器的高性能低功耗的 8 位微控制器,内置有 6 通道、14-bit ADC,低噪声放大器及 4×12 LCD 显示驱动电路,主要用于厨房秤、人体秤、血糖计、传感器计量等。

芯片特点

八位微控制器,37 条单字指令   内置 2k×16-bit OTPROM,128-byte RAM
6 级硬件堆栈   外部晶体振荡器:32768Hz
内置振荡器:1MHz   16 个双向输入输出口(包括蜂鸣输出和 PDM 输出)
一个 PDM(脉冲密度调制)输出   蜂鸣输出
I2C 串行 IO 端口(从控制器模式)   4×12 LCD 驱动器
5 个中断源(3 个外部中断,2 个内部中断)   看门狗定时器
内置低压复位及低压检测电路   6 通道 14 位全差分 ADC(输出速率和分辨率可编程)
1 个带斩波器的低噪声运算放大器   内部硅温度传感电路
内置电荷泵倍压电路和稳压电路(输出 3.75V)   内置带隙基准参考电压
封装形式:DIE、QFP64

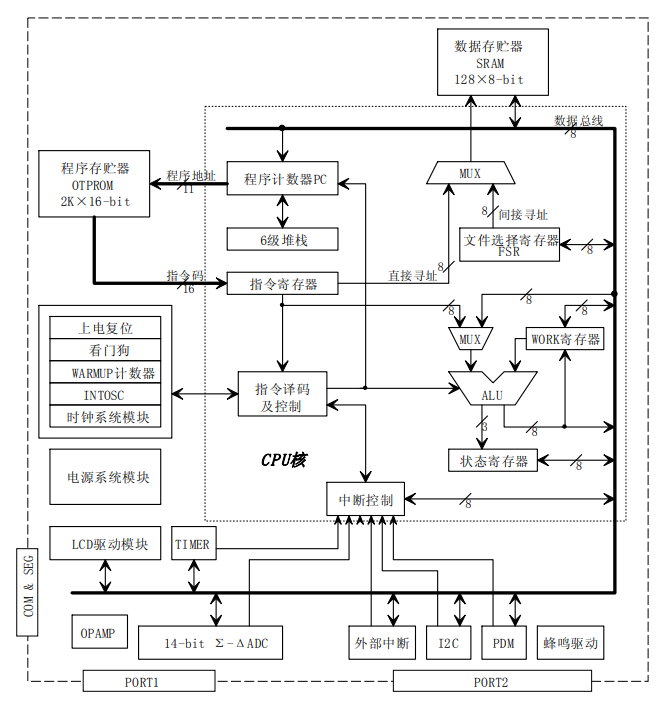

芯片框图
