芯片描述
芯片特点
| ○ | MCU | ○ | 8 位 MCU（兼容 8051），支持 8051、80390 汇编指令集。 | |
| ○ | Memory | ○ | OTP ROM：16K×8bit（可分为 2×8K×8bit，烧录 2 次） | |
| ○ | IRAM：256×8bit | ○ | DRAM：256×8bit | |
| ○ | LCD RAM：30×8bit | ○ | 工作电压：1.8V~3.6V | |
| ○ | 振荡器 | ○ | 内部高速振荡器（HIRC）：4MHz | |
| ○ | 内部低速振荡器（LIRC）：32kHz | ○ | 外部晶体振荡器（EXT）：32768Hz | |
| ○ | 中断源 | ○ | 外部中断 4：8 输入（P1 口） | |
| ○ | 定时器 1、2、3 | ○ | PWM1、REM | |
| ○ | ADC、I2C、SCM | ○ | IO 口 | |
| ○ | 46 个 CMOS 双向 I/O 口 | ○ | I/O 内建上拉电阻 | |
| ○ | 3 个 I/O 灌电流达 25mA，可做 LCD 背光驱动口 | ○ | 1 个 I/O 灌电流达 500mA，可做红外发光二极管驱动口 | |
| ○ | 定时器 | ○ | 1 个 8 位脉冲宽度调制PWM（Timer1） | |
| ○ | 2 个 16 位定时器/计数器（带捕获功能的 Timer2 和可工作在掉电模式的 Timer3） | ○ | 1 个遥控载波发生器（兼做 8 位PWM1 和 14 位PWM2） | |
| ○ | LCD 驱动器 | ○ | 4×30 段（1/4 duty，1/3bias） | |
| ○ | 5×29 段（1/5 duty，1/3bias） | ○ | 低功耗模式：空闲模式、掉电模式 | |
| ○ | 其他 | ○ | 7 通道 12 位ADC | |
| ○ | 1 个 12 位 ADC 电压检测通道 | ○ | 1 个 I2C 接口（从机） | |
| ○ | 低电压复位 LVR 功能 | ○ | 看门狗定时器WDT | |
| ○ | 预热计数器 | ○ | 时钟监控SCM、RTC 功能 | |
| ○ | 封装形式：LQFP48、TQFP48 |

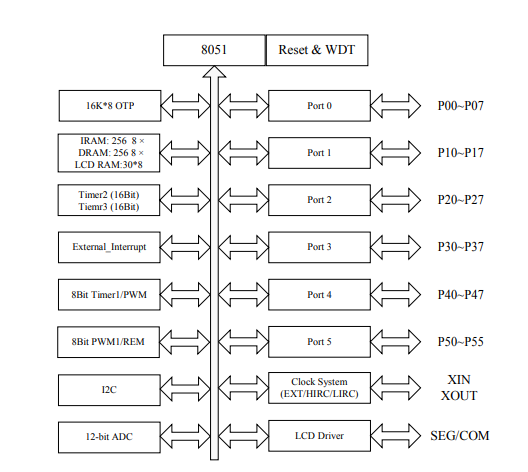

芯片框图
