芯片描述
芯片特点
○ | 8 位加强型精简指令集,共有 71 个指令包含硬件乘法指令及查表指令 H08D,支持C Compiler 编译环境 | ○ | 数字电源工作电压范围 2.2V to 5.5V,模拟电源工作电压 2.4V to 4.5V,-40~85℃工作温度范围 | |
○ | 支持外部石英震荡器 1MHz~16MHz/32768Hz 及内部高精度 RC 震荡器1.834MHz/3.686MHz/7.834MHz Mode 多种 CPU 工作频率切换选择,可让使用者达到好的省电规划 | ○ | 8KWord OTP(One Time Programmable)Type 程序内存,512Byte 数据存储器 | |
○ | Brownout detector 及 Watch dog Timer,可防止 CPU 进入死机模式 | ○ |
24bit 全差动输入 ΣΔADC 模拟数字转换器 内置 R type PGA(Programmable Gain Amplifier)及可有 1/4、1/2、1...512 倍多种输入信号放大倍率选择 内置输入零点调整,可针对不同应用增加其量测范围 取样频率 1MHz 超取样频率设置 64~65536 梳状滤波器采二阶/三阶设计,转换频率达 7.8Ksps 内置绝对温度传感器 TPS |
|
○ |
2 个轨对轨运算放大器 OPAMP CMOS 输入,1MHz 增益带宽 |
○ | LVD 低电压检测功能具 14 段检测电压设置与外部输入电压检测功能 | |
○ |
身体阻抗测量线路 任意波形输出功能,支持 64bytes 独立内存控制,输出频率可达 5KHz~250KHz 范围 4 电极身体阻抗与相位测量 |
○ | 模拟电压源 VDDA 可选择几种不同输出电压,具 10mA 稳压电压源输出能力 | |
○ |
4x40 LCD 液晶驱动器 1/4 Duty、1/3 Bias 内建 Charge Pump 稳压线路,可提供多段 LCD 偏压 44 个 LCD 端口可设定数字输入输出端口 |
○ | 定电压升压稳压线路 15mA 驱动能力 | |
○ | 2 个 8-bit Timer A1 | ○ | 16-bit Timer B 模块具多种 PWM 输出功能 | |
○ | Timer C 模块具 Capture/Compare 功能 | ○ |
64 words Built-In EPROM(BIE),内建 2.75V 低压刻录控制电路 |
|
○ | 2 组串行通讯 EUART 模块 | ○ | Support 8 stack level |

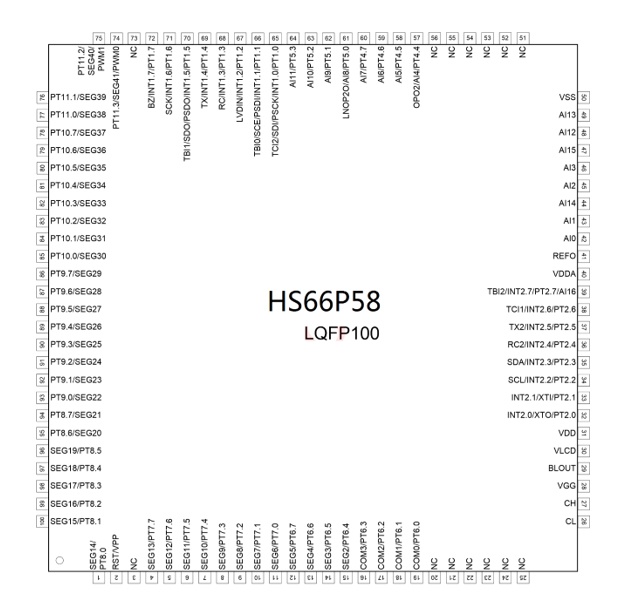

芯片框图
