芯片描述
芯片特点
| ○ |
存储器配置 程序存储器OTPROM：4K*16bits 数据存储器SRAM：256*8bits 堆栈：8级 LCD显示存储器：4*16bits |
○ |
I/O端口配置 双向端口：P0，P1，P2，P3 唤醒：P0 上拉电阻：P0，P1 外部中断：P0 高灌电流：P2，P3 |
|
| ○ |
指令集 指令周期为1个时钟 所有指令长度都是1个字 绝大部分指令为1个指令周期 最大的最高周期为“2” 跳转指令可以跳转到整个ROM区域 高灌电流：P2，P3 CPU频率有4个选项：HRC/4、/8、/16、/32 |
○ |
两个8位定时器 T0：时基定时器，内置0.5S RTC模式 TC0：自动重置 Timer/Counter/PWM0/Buzzer |
|
| ○ |
1个Buzzer输出 Buzzer Output P03，可配置频率 0.98K / 1.96K / 3.9K/ 7.8K |
○ |
可编程增益放大器 增益选项：1x/4x/8x/16x/32x/64x/128x /200x |
|
| ○ |
20-bit Sigma-Delta ADC ADC增益选项：1x/2x ADC偏置选项：（-1/4, -2/4, -3/4）* Vref ADC中断和Green模式唤醒功能 4个ADC通道，可配置为： 2组全差分通道 4个独立通道 |
○ |
5个中断源 3个内部中断： T0, TC0, ADC 2个外部中断：INT0/INT1，UART(TX,RX) |
|
| ○ |
单电源供电 2.4~3.6V（模拟部分） 2.0~3.6V（数字部分） |
○ | 内置看门狗定时器 | |
| ○ | 内置电压调制器（AVDDR），2.4V输出电压、大10mA驱动电流（可选择2.4V、2.8V、3.2V） | ○ | 内置电压调制器AVE，可选 2V/1.5V/0.75/1V | |
| ○ | 内置1.2V带隙基准电压，可以作为电池电压监测 | ○ | 内置2.2~3.6V的LBT，具有 8 段检测电压设置与外部输入电压检测功能 | |
| ○ | 内置ADC参考电压 0.23V~1.6V | ○ | 带低压烧录功能，内部生成6.5V的ISP烧录电压 | |
| ○ | 内置有温度传感器 | ○ |
LCD 驱动 1/3 or 1/2 bias 可选 4 common * 16 segment 可驱动电阻及电容型LCD 电容型LCD电压范围：2.6 ~3.3V R-type Mode |
|
| ○ | P2/P3具有大电流驱动能力，可驱动LED显示 | ○ |
双时钟系统可以提供四种工作模式（内部HRC：~8MHz，LRC：~32kHz） normal模式：快慢频时钟均打开，快频时钟作为CPU时钟源 slow模式：慢频时钟打开，慢频时钟（根据IHRC_IRTC来选择LRC或LXT作为慢频时钟源）作为CPU时钟源，快频时钟由STPHX决定是否开启 green模式：CPU停止，慢频时钟打开，快频时钟由STPHX决定是否开启；可通过P0/T0/TC0/ADC 唤醒 stop模式：快慢频时钟均关闭，仅可通过P0唤醒 |
|
| ○ |
封装形式 DICE/LQFP48/QFN40 |

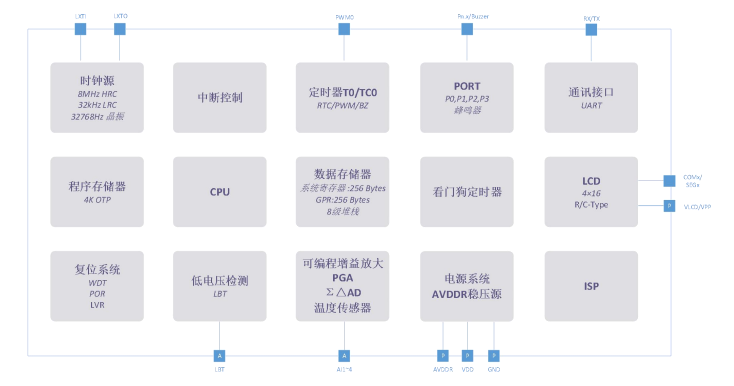

芯片框图
